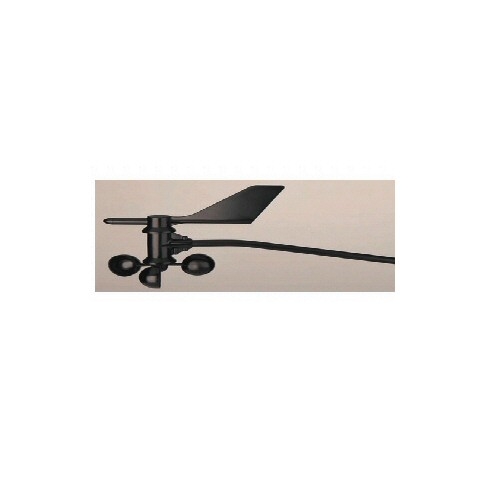

*풍향 풍속 프로브 7911 *가벼운 산들 바람 에 민감 . 밀봉 된 스테인리스 스틸 베어링 을 포함합니다.
*일반.
센서 유형
풍속 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 바람 컵과 마그네틱 스위치
바람 의 방향 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 풍향계 와 전위차계
케이블 길이 는 첨부 . . . . . . . . . . . . . . . . . . . . . . . . . . 40 ' ( 12m )
참고 : 모니터 와 마법사 방송국 에서 케이블 ' 이상 140 보다 길이 (42 평방 미터)
센서와 콘솔 사이에 인위적으로 바람의 속도 측정 값 을 제한 할 수 있습니다.
즉, 그 길이를 초과 , 최대 기록 풍속 으로 감소 하다.
케이블 길이 가 증가합니다. 예를 들어 , (140 ') 의 길이 (42 평방 미터), 최대로
기록 속도는 175mph 를 초과합니다. (240 ') 에서 ( 72m ),
그러나,최대 기록 속도는 140mph 이하 로 떨어진다 . 그 상한 아래에, 그러나,
풍속계 의 정확성은 영향을받지 않습니다.
케이블 유형 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 선 , 26 AWG
커넥터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 모듈 형 커넥터 (RJ-11 )
*추천 최대 케이블 길이
마법사와 모니터 . . . . . . . . . . . . . . . . . . . . . . . . . 콘솔 140 ' ( 42m ) 센서
*자료
바람 베인 및 제어 헤드 . . . . . . . . . . . . . . . . . . UV 저항하는 ABS
바람 컵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 폴리 카보네이트 (polycarbonate)
풍속계 팔 . . . . . . . . . . . . . . . . . . . . . . . . . . . 블랙 - 양극 처리 된 알루미늄
치수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 470mm X 191mm X 121mm
무게 . . . . . . . . . . . . . . . . . . . . . . . ... . . . . . . . . . . 2파운드 . 15온스 ( 1.332 kg )
*콘솔 데이터
참고 : 이 사양은 데이비스 계기 기상 관측소 콘솔 에 의해 변환 으로 출력 센서 에 적용됩니다.
*범위
풍속 ( 큰 바람 컵 ) (주 1 참조 ) . . . . . . . 1~67미터 / s의 3-2백41km/h
풍속 ( 작은 바람 컵 ) (주 1 참조 ) . . . . . . 1.5-79 미터 / 초 , 5-2백82km/h
바람 의 방향 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360 ° 또는 16 나침반 포인트 0 °
바람 실행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. ( 1999.9 km 떨어진 지점 )
*정확성
풍속 ( 큰 바람 컵 ) . . . . . ± 3 킬로미터 / 시간, 1m / s 또는 큰 값 ± 5 % ,
풍속 ( 작은 바람 컵 ) . . . . . ± 5 킬로미터 / 시간, 1.5 m / s 또는 큰 값 ± 5 % ,
바람 의 방향 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 7 °
바람 실행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 5 %
*해결
풍속 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.1 m / s의 1km / 시간
바람 의 방향 . . . . . . . . . . . . . . . . 1 ° ( 355 ° 0 ° ) , 나침반 포인트 사이에 22.5 °
바람 실행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.1 m (0.1 km )
인식센서
측정 타이밍
풍속 샘플 기간 . . . . . . . . . . . . . . . . . . . 2.25 초
풍속 샘플 및 표시 간격 . . . . . . . . . 2,475 초 ( 모니터 및 마법사)
바람 의 방향 간격 을 샘플 . . . . . . . . . . . . . . . . 일초 (모니터 및 마법사)
바람 방향 필터 시간 상수 ( 일반) . . . . . . 팔초 (모니터 및 마법사)
바람 방향 은 업데이트 간격 을 표시합니다. . . . . . . . . . 이초 (모니터 및 마법사)
*WeatherLink ® 데이터
참고 : 이 사양은 로그인 및WeatherLink 에 의해 표시되는 출력을 센서에 적용됩니다.
풍속 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 평균
높은 풍속 . . . . . . . . . . . . . . . . . . . . . . . 최대
바람 의 방향 . . . . . . . . . . . . . . . . 지배적 인 바람의 방향
*입력 / 출력 연결
검정. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 지상 풍속 접점
녹색. . . . . . . . . . . . . . . . . . . . . . . . . . 바람의 방향 냄비 와이퍼 ( 360 ° = 20 옴 )
노란색 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 냄비 공급 전압
레드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 그라운드
|
